施工事例 2014.04.27

【施工方法】折板屋根

1)レイアウト位置を決め、マーキングします。

2)折半屋根の屋根下からの様子です。専用金具を取り付け固定します。	→	3)折半屋根の屋根上からの様子です。専用部材を取付、縦桟を固定します。


4)縦桟にモジュールを固定するための金具を取付ます。１枚のモジュールにつき、前方２箇所、後方２箇所取付ます。

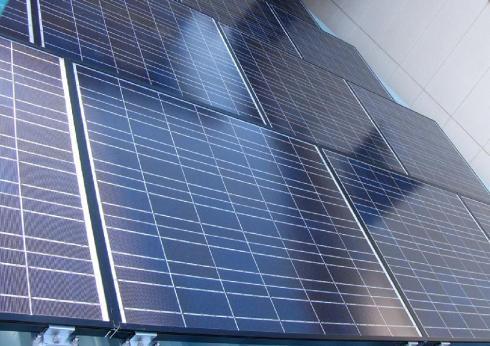

5)モジュール設置後の様子です（こちらのお客様は車庫屋根に設置されました）。実は、太陽光発電システム設置後の屋根野地板（カラーベスト）の温度を設置前と比較したデータがあるのですが、それによると夏場は設置前より１０℃ほど下がっており、逆に冬場は５℃ほど温度が上がっていました（㈱ポラス暮らし科学研究所調べ）。ただ、屋根材がカラーベストや瓦の場合、その温度差の違いの体感は難しいのでは？と思います。しかし今回のお客様は、設置後、夏場の車庫内が涼しくなったとしっかり体感されております。「折半屋根」という屋根材と、車庫上に設置されたので、人と屋根との距離の離れが大きくなかったことから、設置前と設置後の違いが顕著に現れたのかな、と思っています。
