施工事例
2014.04.27
【施工方法】陸屋根

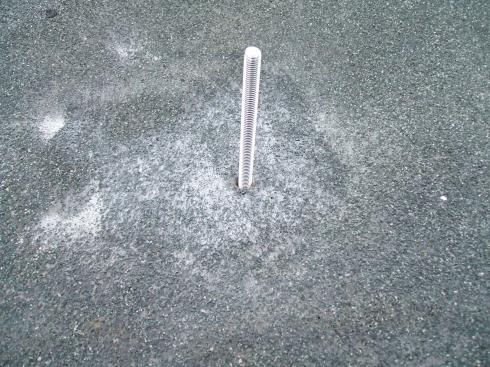

| 【１】 墨出し 【２】 墨出し位置に穴あけ 【３】 架台ブロックを設置する面と穴あけ部分の切削粉の除去 【４】 アンカーボルトを仮挿入 |
||
 |
||

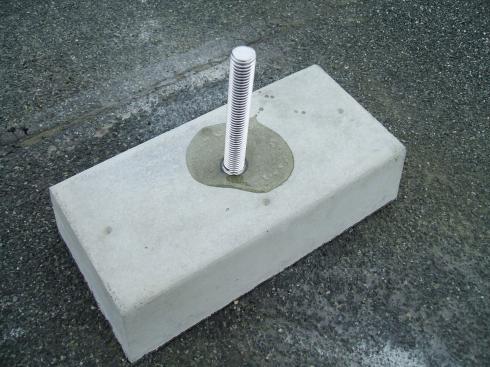

| 【５】架台ブロックを地面に圧着させたら、仮挿入していたアンカーボルトをいったん抜き取ります。 【６】それから、架台ブロックの孔に接着剤を注入し、アンカーボルトを本挿入します。 【７】このように、アンカーボルトを挿入させると、挿入時に接着剤が孔からあふれ出ます。 |
||
 |
||

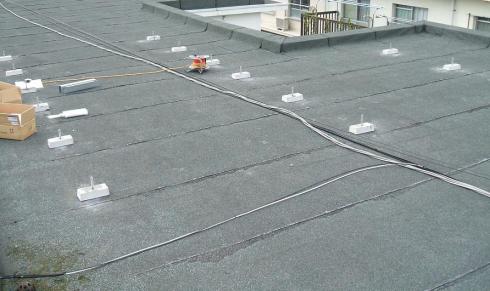

| 【８】墨出し位置全てにアンカーボルトを挿入しました。１日以上養生させます（外気温２０℃以上の場合） | ||
 |
||

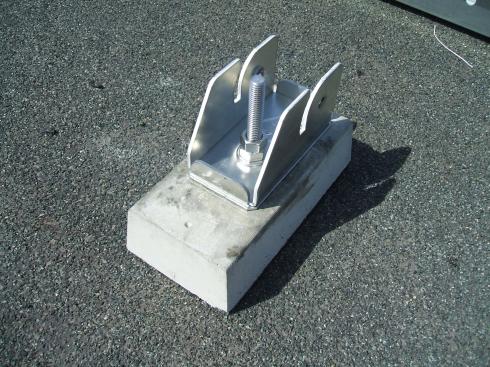

| ——————————– 養 生 ———————————- 【９】前後左右のブロック天面の高さを確認し（高さが合ってない場合はプレートを挿入し調整します）、架台ブロックに金具を取り付けます。 正しい向きに取り付け、確実に固定します。 |
||
 |
||

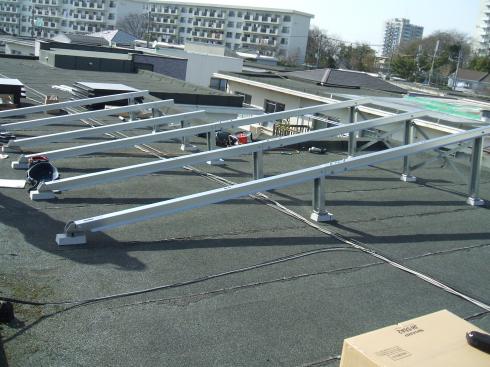

| 【１０】まず、アームに縦桟をかぶせ、仮固定します。その後、それぞれの段の縦桟を順次重ね、つなぎの部分をしっかり固定します。架台が組みあがった後に、仮固定していた部分の本締めを行います。（↓アームに全ての縦桟を固定した様子です） | ||
 |
||

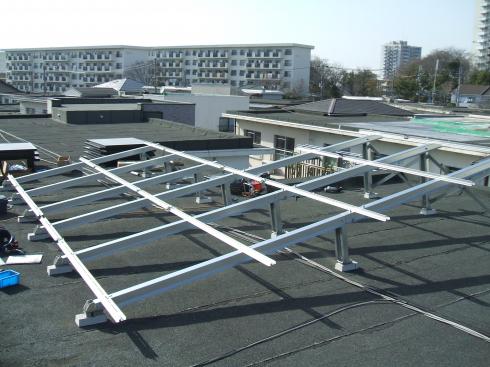

| 【１１】次に、横桟を取付ます。 | ||
 |
||
| 【１２】モジュールと軒先カバーの取付完了後の様子です。 | ||
 |
||
| ※陸屋根は、他の屋根材に比べ架台の金額が高くなります。 |
